Kompresor olejowy 500l Gudepol GD70-500-1210

Opis produktu

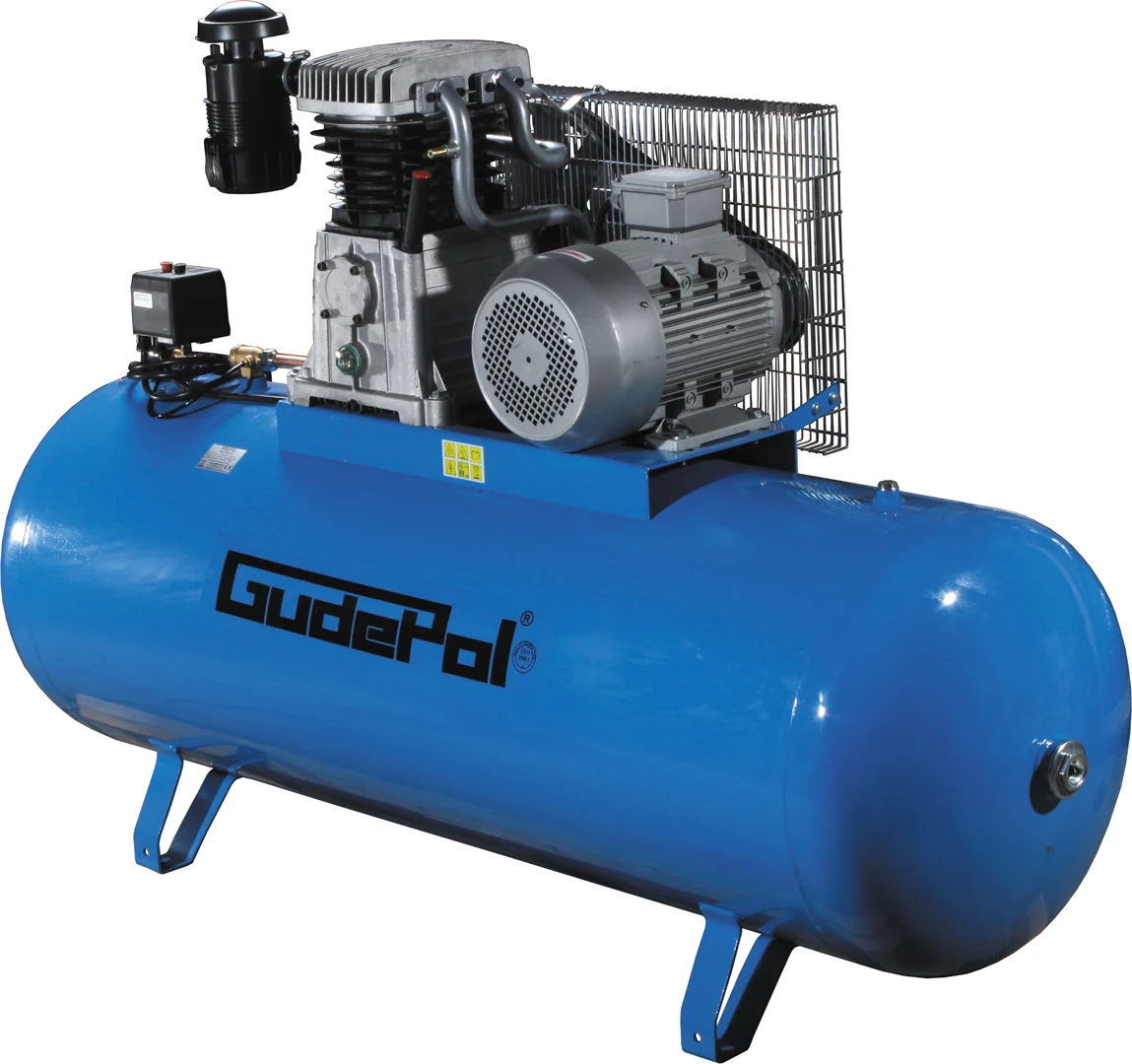

Sprężarka tłokowa Gudepol GD 70-500-1210 7,5 kW 500 l 1210 l/min

Zasilanie instalacji pneumatycznej w warsztacie i zakładzie

Gudepol GD 70-500-1210 to stacjonarna sprężarka tłokowa ze zbiornikiem 500 l, przeznaczona do zasilania instalacji sprężonego powietrza w warsztatach, serwisach oraz zakładach produkcyjnych. Silnik o mocy 7,5 kW, maksymalne ciśnienie 10 bar i wydajność ssawna 1210 l/min pozwalają obsługiwać narzędzia pneumatyczne oraz stanowiska wymagające regularnego dostępu do sprężonego powietrza.

Duży zbiornik ogranicza częstotliwość załączania silnika i zapewnia zapas powietrza podczas chwilowego wzrostu zapotrzebowania. Sprężarka sprawdzi się między innymi przy przedmuchiwaniu, pompowaniu, pracach montażowych i serwisowych, a także jako źródło powietrza dla wybranych urządzeń pneumatycznych.

Dwustopniowe sprężanie i napęd pasowy

Zastosowany dwucylindrowy, dwustopniowy układ sprężania umożliwia uzyskanie ciśnienia roboczego do 10 bar. Powietrze jest sprężane kolejno w dwóch stopniach, co ułatwia kontrolowanie temperatury procesu podczas intensywnej pracy urządzenia.

Napęd pośredni przekazuje moment obrotowy z silnika na blok sprężający za pomocą pasa. Pompa pracuje z prędkością 1300 obr./min. Żeliwne cylindry wspomagają odprowadzanie ciepła, natomiast wielopierścieniowe uszczelnienie tłoków pomaga ograniczyć przedostawanie się oleju do sprężonego powietrza.

Automatyczna praca i zabezpieczenia

Wyłącznik ciśnieniowy automatycznie uruchamia sprężarkę po spadku ciśnienia w zbiorniku i zatrzymuje ją po osiągnięciu ustawionej wartości maksymalnej. Układ rozruchu bez obciążenia oraz zawór odprężający zmniejszają opór podczas ponownego uruchamiania zespołu sprężającego.

Silnik jest zabezpieczony przed przeciążeniem termicznym. Zbiornik wyposażono w zawór bezpieczeństwa oraz zawór umożliwiający usuwanie zgromadzonego kondensatu. Wziernik poziomu oleju ułatwia bieżącą kontrolę smarowania sprężarki.

Przygotowanie stanowiska i uzdatnianie powietrza

Urządzenie wymaga zasilania 400 V oraz instalacji elektrycznej odpowiednio dobranej do silnika o mocy 7,5 kW. Ze względu na masę 285 kg i wymiary 203 × 68 × 140 cm przed montażem należy przygotować stabilne, wypoziomowane oraz wentylowane stanowisko z dostępem do obsługi serwisowej.

W zależności od zastosowania instalacja może wymagać wyposażenia w filtry, reduktor ciśnienia, separator kondensatu lub osuszacz. Jest to szczególnie istotne podczas lakierowania oraz zasilania urządzeń wymagających powietrza o określonej czystości i wilgotności.

Cechy szczególne

• Zbiornik 500 l – zapewnia zapas sprężonego powietrza i stabilizuje pracę instalacji
• Wydajność ssawna 1210 l/min – umożliwia zasilanie rozbudowanych stanowisk pneumatycznych
• Maksymalne ciśnienie 10 bar – odpowiada wymaganiom wielu narzędzi i urządzeń warsztatowych
• Silnik 7,5 kW – napęd dostosowany do pracy stacjonarnej
• Dwustopniowe sprężanie – powietrze sprężane kolejno w dwóch stopniach
• Dwa cylindry – układ tłokowy przeznaczony do regularnej pracy
• Przekładnia pasowa – pośrednie przenoszenie napędu na pompę sprężającą
• Prędkość pompy 1300 obr./min – ograniczona względem prędkości silnika dzięki przekładni pasowej
• Żeliwne cylindry – sprawne odprowadzanie ciepła z zespołu sprężającego
• Wielopierścieniowe uszczelnienie tłoków – pomaga ograniczyć przenikanie oleju do sprężonego powietrza
• Automatyczny wyłącznik ciśnieniowy – samoczynne uruchamianie i zatrzymywanie sprężarki
• Rozruch bez obciążenia – ułatwia ponowne uruchomienie silnika
• Zabezpieczenie termiczne – ochrona silnika przed przeciążeniem
• Zawór bezpieczeństwa – zabezpieczenie zbiornika przed nadmiernym wzrostem ciśnienia
• Zawór spustu kondensatu – umożliwia okresowe opróżnianie zbiornika z wody
• Wziernik poziomu oleju – ułatwia kontrolę stanu środka smarnego

Dodatkowe informacje techniczne

Sprężarka jest przeznaczona do stacjonarnego montażu w instalacji pneumatycznej.

• Typ sprężarki: tłokowa, olejowa
• Rodzaj napędu: pośredni, pasowy
• Liczba cylindrów: 2
• Liczba stopni sprężania: 2
• Wydajność ssawna: 1210 l/min
• Wydajność ssawna: 73 m³/h
• Maksymalne ciśnienie: 10 bar
• Pojemność zbiornika: 500 l
• Moc silnika: 7,5 kW
• Napięcie zasilania: 400 V
• Prędkość obrotowa pompy: 1300 obr./min
• Poziom hałasu: 82 dB
• Wymiary: 203 × 68 × 140 cm
• Masa: 285 kg
• Kraj produkcji: Polska.

Wydajność 1210 l/min jest wydajnością ssawną, a nie rzeczywistą ilością powietrza dostarczaną na wyjściu. Przed doborem sprężarki należy porównać efektywną wydajność przy wymaganym ciśnieniu z łącznym zapotrzebowaniem zasilanych urządzeń. Przewody przyłączeniowe, armatura, filtry, reduktor i urządzenia do uzdatniania powietrza nie zostały wskazane jako elementy zestawu i należy dobrać je oddzielnie do projektowanej instalacji.
